東莞皓天高低溫沖擊試驗箱快速升降溫技術資料

一、技術核心原理

東莞皓天高低溫沖擊試驗箱的快速升降溫技術，基于 “雙風道獨立循環 + 變頻制冷” 創新架構，打破傳統試驗箱單系統控溫局限。高溫區采用鎳鉻合金加熱管與高速離心風機組合，加熱功率可達 12kW，配合特制風道設計，熱量能在 3 秒內均勻覆蓋工作室；低溫區搭載丹佛斯全封閉壓縮機與翅片式蒸發器，通過冷媒流量智能調節技術，實現制冷量動態匹配，從常溫降至 - 40℃僅需 8 分鐘，升溫至 150℃ 6 分鐘，升降溫速率穩定保持在 15℃/min -20℃/min，滿足 GB/T 2423.22-2012 等國際標準對溫度沖擊速率的嚴苛要求。

二、關鍵部件配置

控溫系統：采用日本歐姆龍 E5CC 系列 PID 控制器，采樣頻率達 0.1 秒 / 次，溫度控制精度 ±0.5℃，支持 100 組程序曲線存儲，可自定義升降溫斜率；搭配 PT100 鉑電阻傳感器，測溫范圍覆蓋 - 80℃-200℃，≤0.2℃。
制冷組件：選用法國泰康低溫壓縮機，采用二元復疊制冷技術，R404A 與 R23 環保冷媒搭配，低溫區低溫度可達 - 80℃，且在 - 40℃工況下連續運行無結霜風險；冷凝器采用親水鋁箔翅片與銅管組合，散熱效率提升 30%。
風道結構：創新設計 “U 型雙循環風道”，高溫風道與低溫風道獨立隔離，通過電動風門快速切換（切換時間≤1 秒），避免冷熱氣流混合導致的溫度波動，工作室溫度均勻度≤±2℃，滿足電子元器件、汽車零部件等精密產品的沖擊試驗需求。

三、技術優勢與應用

相比傳統試驗箱，東莞皓天設備具備三大核心優勢：一是節能性，通過變頻壓縮機與保溫層（采用高密度聚氨酯發泡，厚度 50mm）設計，能耗降低 25% 以上；二是可靠性，關鍵部件均采用國際品牌，設備平均運行時間（MTBF）超 8000 小時；三是智能化，支持遠程監控與數據導出（標配 RS485 通訊接口，可對接 LabVIEW 軟件），方便試驗數據追溯與分析。

目前，該技術廣泛應用于電子、汽車、航空航天等領域，如手機主板高低溫沖擊測試、汽車傳感器耐溫性驗證、衛星部件環境適應性考核等，已為華為、比亞迪、等企業提供定制化試驗解決方案，獲得客戶一致認可。

四、公司服務保障

東莞皓天作為專業環境試驗設備制造商，擁有 15 年技術研發經驗，針對快速升降溫試驗箱提供服務：一是定制化設計，可根據客戶試驗樣品尺寸、溫度范圍需求，調整工作室容積（從 50L 到 500L 可選）與控溫參數；二是安裝調試，提供上門安裝與操作培訓，確保設備快速投入使用；三是售后支持，承諾 24 小時響應故障報修，珠三角地區 48 小時內上門維修，全國范圍內 72 小時內服務到位，保障客戶試驗工作連續開展。

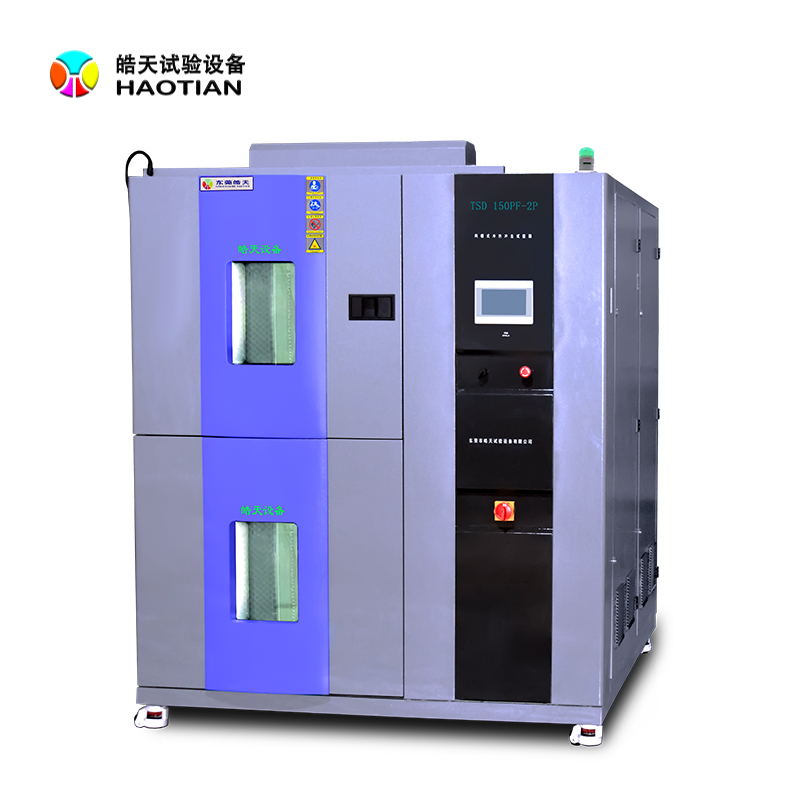

兩槽式冷熱沖擊試驗箱A2101b 800×800.jpg
